Rádiové vlny: Od frekvencie k vlnovej dĺžke a ich využitie
Vzťah medzi frekvenciou a vlnovou dĺžkou je kľúčovým konceptom vo fyzike a elektrotechnike. Frekvencia je základný fyzikálny parameter, ktorý popisuje opakovanie udalostí v čase. V kontexte vlnenia a signálov sa frekvencia definuje ako počet cyklov alebo opakovaní za jednotku času. Vyjadruje sa v jednotkách Hertz (Hz), kde 1 Hz znamená jeden cyklus za sekundu.
Frekvencia je dôležitým pojmom v oblasti fyziky, elektrotechniky, matematiky a informatiky. V elektrotechnike a telekomunikáciách sa frekvencia používa na charakterizáciu signálov, kmitočtov, rádiových vĺn a elektromagnetického žiarenia. V matematike a fyzike sa frekvencia využíva na analýzu periodických javov, ako sú napríklad harmonické oscilácie. Frekvencia je kľúčovým faktorom pri určovaní vlastností signálov, prenosu dát, komunikácie a spracovania signálov. Zmena frekvencie môže ovplyvniť vlastnosti signálu, jeho prenosovú kapacitu a schopnosť prenášať informácie. Porozumenie frekvencie a jej významu je nevyhnutné pre efektívne návrhy a analýzy v oblasti technológií a komunikácií.
Človek počuje zvuky s frekvenciou v rozmedzí 20 - 20000 Hz.

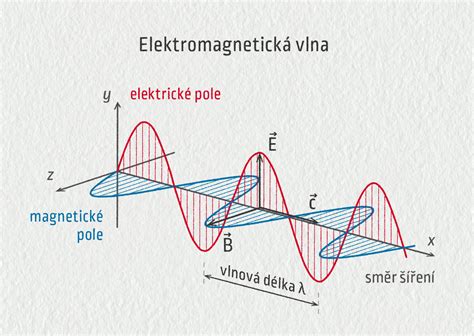

Vlnová dĺžka je fyzikálny parameter, ktorý popisuje vzdialenosť medzi dvoma totožnými bodmi na vlnovej forme, napríklad medzi dvoma vrcholmi alebo dvoma úsekmi s rovnakou fázou vlny. Vlnová dĺžka sa zvyčajne označuje symbolom λ (lambda) a meria sa v metrických jednotkách, ako sú metre, centimetre alebo milimetre. V prípade elektromagnetických vĺn, ako sú svetlo, rádiové vlny alebo mikrovlny, vlnová dĺžka určuje vzdialenosť medzi dvoma po sebe nasledujúcimi bodmi s rovnakou fázou elektromagnetického poľa.
Rýchlosť vlnenia v je definovaná ako vzdialenosť, ktorú vlna prejde za jednotku času. Frekvencia f a vlnová dĺžka λ sú dvojicou základných parametrov, ktoré charakterizujú vlnenie. Platí, že čím vyššia je frekvencia vlny, tým kratšia je jej vlnová dĺžka, a naopak. Napríklad, červené svetlo má nižšiu frekvenciu a dlhšiu vlnovú dĺžku ako modré svetlo.
Je dôležité poznamenať, že toto je základné matematické vyjadrenie, ktoré nepočíta s parametrami ako je dielektrická konštanta alebo permitivita, ktoré charakterizujú schopnosť dielektrika uchovávať elektrický náboj a interagovať s elektrickým poľom.
Delenie frekvenčného spektra a jeho využitie
Frekvenčné spektrum je fyzikálna veličina existujúca v prírode, ktorú nie je možné zväčšiť ani zmenšiť, takže je mimoriadne vzácna. Podľa definície Medzinárodnej telekomunikačnej únie je frekvenčný rozsah elektromagnetických vĺn používaných pri identifikácii ľuďmi od 3 kHz do 300 GHz. Pre ľahšiu prezentáciu je frekvenčný rozsah od 3 kHz do 300 GHz rozdelený na:
- VLF (Very Low Frequency): Veľmi nízka frekvencia (3 kHz ~ 30 kHz)
- LF (Low Frequency): Nízka frekvencia (30 kHz ~ 300 kHz)
- MF (Medium Frequency): Stredná frekvencia (300 kHz ~ 3 MHz)
- HF (High Frequency): Vysoká frekvencia (3 MHz ~ 30 MHz)
- VHF (Very High Frequency): Veľmi vysoká frekvencia (30 MHz ~ 300 MHz)
- UHF (Ultra High Frequency): Ultra vysoká frekvencia (300 MHz ~ 3 GHz)
- EHF (Extremely High Frequency): Extrémne vysoká frekvencia (30 GHz ~ 300 GHz)
- THF (Terahertz Radiation): Terahertzové žiarenie (300 GHz ~ 3 THz)
Vo všeobecnosti platí, že čím vyššia je frekvencia, tým horšia je penetrácia. Čím nižšia je frekvencia, tým menšia šírka pásma môže byť poskytnutá. V komunikačnej oblasti existuje staré príslovie: „Káblové zdroje sú neobmedzené, zatiaľ čo bezdrôtové zdroje sú obmedzené.“ V konkrétnom frekvenčnom pásme nie je dosiahnuteľná prenosová rýchlosť neobmedzená. Ovplyvňuje to aj pomer signálu k šumu a obmedzenia kanálu týkajúce sa objektívnych fyzikálnych podmienok, ako je napríklad šírka pásma.
VLF a LF (3 kHz ~ 300 kHz) - Počiatky bezdrôtových aplikácií
Toto frekvenčné pásmo má mimoriadne silnú penetračnú silu a vlnová dĺžka je ľahko desiatky kilometrov, takže môže ľahko pokryť celú Zem. Pôvodne sa používalo v letectve a námornej navigácii. Mnoho osobných lietadiel a lodí civilného letectva používa na navigáciu a správu frekvenčné pásmo VLF a v tomto frekvenčnom pásme existujú ponorné systémy používané ponorkami.
V tomto frekvenčnom pásme sa nachádzajú aj rádiové vlny pre časové synchronizačné hodinky. Napríklad čínske rádiové vlny časovej synchronizácie BPC (68,5 kHz), japonské JJY (40 kHz / 60 kHz), severoamerické WWVB (60 kHz) a európske MSF / DCF77 (60 kHz, 77,5 kHz).
MF (300 kHz ~ 3 MHz) - Stredné vlny a rádiovej navigácie
Stredná vlna (MF) je prvou voľbou pre regionálne rozhlasové stanice. Na Slovensku je pásmo stredných vĺn stanovené na 525 - 1605 kHz s intervalom 9 kHz. Okrem vysielania sa stredná vlna používa aj v mnohých navigačných systémoch, ako je procesný navigačný systém NDB používaný civilným letectvom.
HF (3 MHz ~ 30 MHz) - Globálna komunikácia
Vysoká frekvencia (HF), známa ako krátke vlny, umožňuje prenos na veľmi veľké vzdialenosti prostredníctvom ionosférického odrazu. V tomto rozsahu sa prvýkrát realizovala globálna rádiová stanica a globálna komunikačná stanica. Okrem medzinárodných rozhlasových staníc toto frekvenčné pásmo využívajú aj vojenské a dôverné komunikácie. ITU špeciálne plánuje amatérske frekvencie, ktoré môžu rádioví nadšenci používať bez súhlasu a oprávnenia príslušných agentúr.
RFID a NFC technológie tiež pracujú v tomto frekvenčnom rozsahu (NFC na 13,56 MHz, RFID na 27,12 MHz).
VHF (30 MHz ~ 300 MHz) - Televízna éra a obojsmerná komunikácia
Vysoká frekvencia (VHF) priniesla FM vysielanie, vysielačky, pagery, bezdrôtové telefóny a bezdrôtovú televíziu, čím umožnila bežným ľuďom po prvýkrát pocítiť čaro bezdrôtovej komunikácie. Toto pásmo je tiež zodpovedné za medzinárodnú námornú komunikáciu, leteckú navigáciu a pozemnú komunikáciu ATC.
V rámci VHF pásma sa využíva aj prevádzka cez prevádzače, typicky v pásme 145 MHz (2m) s FM moduláciou a rozstupom kanálov 25 alebo 12,5 kHz. Frekvenčný odstup medzi TX a RX je 600 kHz.
UHF (300 MHz ~ 3 GHz) - Hlavný digitálny komunikačný kanál
V pásme UHF pracujú technológie ako GSM, WCDMA, WiFi, Bluetooth, GPS a väčšina digitálnych bezdrôtových komunikačných technológií. Pre intenzívne využívanie tohto frekvenčného pásma krajiny zaviedli autorizácie a licencie, často vo forme licencií operátorov mobilných telefónov. Existujú aj nelicencované frekvenčné pásma, napríklad 2,4 GHz (používané WiFi a Bluetooth), kde výkon zariadenia nesmie presiahnuť zákonné špecifikácie.
Mikrovlnné rúry pracujú na frekvencii 2450 MHz, čo je tiež nelicencované pásmo. Kvôli preplnenosti UHF pásma sa na zvýšenie prenosovej rýchlosti využíva aj 5 GHz nelicencované frekvenčné pásmo (napr. štandard 802.11ac) a v budúcnosti aj milimetrové vlny (napr. 28 GHz pre 5G).
EHF (30 GHz ~ 300 GHz) - Nová bezdrôtová cesta
Štandard WiFi novej generácie 802.11ad využíva 60 GHz frekvenčné pásmo na dosiahnutie maximálnej prenosovej rýchlosti 7 Gbps. Bezdrôtové HDMI a UWB (Ultra Wideband) technológie tiež pracujú v tomto frekvenčnom rozsahu.
THF (300 GHz ~ 3 THz) - Terahertzové žiarenie
Terahertzové žiarenie (THF) spája EHF a infračervené žiarenie. Elektromagnetické vlny v tomto pásme majú vlastnosti svetelných vĺn a používajú sa pri zobrazovaní a bezpečnosti. V komunikácii zatiaľ nemá toľko prielomov.
Rádiová frekvencia na akú vlnu: Vzťah a šírenie
Vzťah medzi frekvenciou a vlnovou dĺžkou
Rádiové vlny vznikajú pri zrýchlenom pohybe elektrónov vo vysielacej anténe. Majú rovnakú frekvenciu ako striedavý prúd a vytvárajú prúd so zodpovedajúcou frekvenciou v prijímacej anténe. V komunikácii sa využívajú rádiové vlny s nízkymi frekvenciami (s vlnovými dĺžkami niekoľko kilometrov) až vysoké frekvencie (s vlnovými dĺžkami len niekoľko centimetrov).
Platí základný vzťah:
vlnová dĺžka (λ) = rýchlosť svetla (c) / frekvencia (f)
Rádiové vlny s vysokou frekvenciou (3 MHz až 30 MHz) majú vlnovú dĺžku od 10 metrov do 100 metrov. Mikrovlny (1 GHz až 300 GHz) majú kratšiu vlnovú dĺžku od 1 milimetra do 30 centimetrov.
Šírenie rádiových vĺn
Šírenie rádiových vĺn závisí od ich frekvencie a podmienok prostredia.
Krátke vlny (KV)
Do pásma krátkych vĺn (KV) patria vlny od 200 m do 10 m (1,5 až 30 MHz). Šíria sa prízemnou aj priestorovou vlnou rýchlosťou svetla. Priestorová vlna sa odráža od ionosféry, čo umožňuje spojenia na veľké vzdialenosti.
Ionosféra, vrstva atmosféry vo výške 60 až 450 km, má rôzne vrstvy (D, E, F1, F2) s odlišnými vlastnosťami odrazu:
- Vrstva D: Denná vrstva, dobre odráža len dlhé vlny.
- Vrstva E: Denná vrstva, slabne v noci.
- Vrstva F: Má hlavný význam pre šírenie KV na veľké vzdialenosti. Cez deň sa delí na F1 a F2.
- Vrstva Es (Sporadická E): Vyskytuje sa nepravidelne a umožňuje spojenia na krátke aj dlhšie vzdialenosti.
Šírenie KV je ovplyvnené aj slnečnou činnosťou, ktorá má cyklický charakter (približne 11 rokov). V období maxima slnečnej činnosti sú podmienky pre DX prevádzku priaznivejšie.
Veľmi krátke vlny (VKV)
Veľmi krátkymi vlnami (VKV) nazývame vlny kratšie než 10 m (nad 30 MHz). Šíria sa predovšetkým priamočiaro, v dosahu priamej viditeľnosti. Ich šírenie je ovplyvnené terénnymi prekážkami, atmosférickým lomom a teplotnými inverziami.
Špeciálne javy ako:
- Sporadická vrstva E (Es): Môže umožniť spojenia na vzdialenosti až 2500 km.
- Aurora: Odraz od polárnej žiare umožňuje spojenia na kratšie vzdialenosti, často s šumom.
- Meteorický poskok (Meteor Scatter): Odraz od ionizovaných stôp po meteoroch umožňuje krátkodobé spojenia.
- EME (Earth-Moon-Earth): Odraz signálu od Mesiaca umožňuje spojenia na extrémne dlhé vzdialenosti.
- Troposférické šírenie (Tropo): Vplyvom teplotných inverzií umožňuje spojenia na vzdialenosť 500 až 700 km.
Rádiová komunikácia a jej pravidlá
Amatérska rádiová prevádzka
Amatérska rádiová prevádzka je koníček, ktorý spája ľudí po celom svete. Vyžaduje si povolenie na vysielanie a pridelenú volaciu značku. Volacia značka sa skladá z prefixu (priradeného krajine) a sufixu.
Typy prevádzky v amatérskej rádiokomunikácii:
- CW (Morseovka): Pôvodná forma komunikácie, kde nosná vlna je prerušovaná v rytme morzeovky.
- SSB (Single Sideband): Najčastejšia fonická prevádzka na KV, používa sa LSB (Lower Sideband) pod 10 MHz a USB (Upper Sideband) nad 10 MHz. Modulačná frekvencia je od 300 do 3000 Hz.
- Digitálne módy: Využívajú zvukovú kartu počítača na prenos textu, obrázkov a iných dát. Patria sem napr. RTTY, PSK31, FT8, SSTV (Slow Scan Television) a Packet Radio (PR).
Volacie značky a prefixy
Prefixy sú prideľované medzinárodnou dohodou. Na Slovensku sa používajú prefixy ako OM, OK, OL, apod. Napríklad prefix OM sa ďalej delí na rôzne segmenty:
- OM0: Amatérske prevádzky
- OM1, OM2, OM3, OM4, OM5, OM6, OM7, OM8, OM9: Amatérske prevádzky
Sufixy sa skladajú z písmen a čísel, napr. OM3R.., OM0M.., OM0N.., OM0O.., OM0P.., OM0S...
Frekvenčné pásma a ich delenie
Medzinárodná telekomunikačná únia (ITU) pridelila rádioamatérom špecifické frekvenčné úseky (pásma). Tieto pásma sú ďalej rozdelené na úseky s rôznou maximálnou šírkou pásma:
- CW (Continuous Wave): Maximálna šírka pásma 100 Hz
- DigiN (Digital Narrow): Maximálna šírka pásma 500 Hz
- DigiW (Digital Wide): Maximálna šírka pásma 2700 Hz
- FONE (Phone): Maximálna šírka pásma 2700 Hz na KV, 6000 Hz na VKV
DX prevádzka a jej taktika
DX prevádzka (spojenia na veľké vzdialenosti) vyžaduje špecifickú taktiku:
- Počúvať a ešte raz počúvať: Pred vysielaním je dôležité dôkladne počúvať, či už frekvencia nie je obsadená.
- Volanie CQ: Všeobecná výzva na nadviazanie spojenia.
- Smerová výzva: Výzva smerovaná na konkrétny región alebo kontinent (napr. CQ Asia).
- DX okná: Špecifické frekvenčné segmenty určené na nadväzovanie DX spojení.
- QSL lístky: Potvrdenia o spojeniach, dôležité pre získanie diplomov ako DXCC.
Dôležitou súčasťou DX prevádzky je aj rešpektovanie pokynov operátora DX expedície a dodržiavanie etikety.
Rádiožurnál a jeho publikácie
Vydavateľstvo Rádiožurnál publikuje informácie týkajúce sa rádioamatérstva, vrátane:
- Článkov o rôznych aspektoch rádiovej techniky a prevádzky.
- Informácií o prevádzačoch a ich parametroch.
- Rubriky ako „EME okno“.
Rádio Vlna a jeho frekvencie
Rádio Vlna je možné počúvať na viacerých FM frekvenciách po celom Slovensku:
- Banská Bystrica - 87.7 FM
- Banská Štiavnica - 105.1 FM
- Bardejov - 95.6 FM
- Bratislava - 101.8 FM
- Brezno - 91.1 FM
- Čadca - 99.6 FM
- Dobšiná - 107.0 FM
- Dolný Kubín - 87.9 FM
- Košice - 94.8 FM
- Lučenec - 96.0 FM
- Martin - 104.9 FM
- Medzilaborce - 90.0 FM
- Michalovce - 99.0 FM
- Nitra - 96.1 FM
- Poprad - 104.8 FM
- Prešov - 105.8 FM
- Prievidza - 92.9 FM
- Rimavská Sobota - 106.7 FM
- Rožňava - 101.4 FM
- Ružomberok - 91.1 FM, 92.8 FM
- Snina - 88.5 FM
- Stropkov - 92.4 FM
- Trenčín - 105.5 FM
- Trstená - 90.7 FM
- Turňa n. Bodvou - 88.1 FM
- Žilina - 92.7 FM
Rádio Vlna je dostupné aj cez DAB+ a online vysielanie cez internet.
Lokátory a diplomy
WW lokátor je systém geografických súradníc používaný rádioamatérmi. Skladá sa z dvoch písmen, dvoch čísel a opäť dvoch písmen (napr. JN98XX).
DXCC (DX Century Club) je prestížny diplom udeľovaný za spojenia s určitým počtom krajín sveta. Zoznam zemí DXCC je pravidelne aktualizovaný.
ITU zóny sú ďalším systémom delenia sveta, používaným najmä v kontestoch.
Hamspirit - Duch rádioamatérstva
Hamspirit znamená „morálny kódex rádioamatéra“. Zahŕňa vlastnosti ako trpezlivosť, ochota pomáhať začiatočníkom, spolupráca a ohľaduplnosť voči ostatným. Je to základný princíp, ktorý by mal každý rádioamatér dodržiavať.
